材料与产品结构:

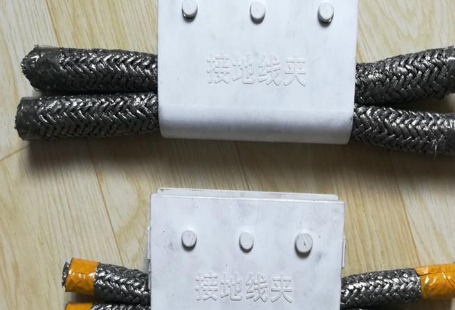

石墨柔性接地体是一种新型非金属导电材料，性能稳定，自身电阻率低，耐高低温，耐酸碱腐蚀，耐大电流冲击，材质性质不发生变化。本产品呈电缆状，主要由内部抗拉作用的不锈合金绞线体、外部散泄雷电流的石墨体和与杆塔引下线连接的不锈钢连接头以及组装接地网是匹配的石墨复合连接器构成。

主要性能特点:

1.石墨柔性接地体材料是新型的接地材料，构成成分均具有良好的耐腐蚀性，与扁钢等金属类接地体相比具有很强的防腐性。能经受滨海地区的氯化物盐土、硫酸盐盐土苏打盐土及喀斯特土壤等各类土壤的腐蚀。

2.石墨柔性接地体截面大，表面粗糙构成细孔，与土壤具有良好的粘结姓性，尤其在高阻地区降阻效果突出。

3.石墨柔性接地体与扁钢等金属接地体相比具有良好的工程性，轻便易运输可蛇形可挖，避开岩石、树木，开挖量少，不破化绿化，回填等简单易行，接地体压接互联，无需焊接，无需电源焊机等现场要求。

4.石墨柔性接地体为非导磁材料，在工频及雷击高频冲击下其有效散流长度远大于钢材类接地体，具有良好的动热稳定性，温升低，避免土壤烧结，降阻效果突出。

5.环保不污染环境。使用不受环境气候条件的限制，可长期在高寒地区和湿热地区使用。

6.使用范围广。可广泛在电力、通讯、铁路、高速公路、石油、化工、建筑、军事等部门的防雷接地工程应用。

主要技术性能指标

1.在相同的降阻效果下，石墨柔性接地体使用量较扁钢等金属类接地体更少，从而减少了土壤使用面积，节约了土地资源。

2.产品外观要求:石墨体外表面光滑一致，泄流层紧密，不锈钢件呈银灰色。

3.电阻率:≤3.5×10Ω.m

4.C工频冲击电流耐受:0.5s、1kA

5.接地体抗拉强度:17.60kN。

6.抗绣和年受酸碱腐蚀度(重量％比):不生锈≤0.001％使用寿命50年。

7.C接地体连接件抗拉强度＞5kN，接地体连接件接续电阻＜5mΩ

8.C雷电流冲击耐受:8/20µs、200kA标准雷电流18次冲击无损坏。

9.C热稳定性能:2kA、1s)△T＜673K(400℃)

10.耐低温:-40℃

11.C接地体连接部位受酸碱腐蚀后抗绣性能和雷电流冲击耐受:不生锈，200kA冲击18次无损坏。

产品规格尺寸

石墨柔性接地体圆线常用直径为18mm、20mm、28mm，扁线常用直径为40＊5mm，40＊4mm两产品的长度主要是依据用户设计和土壤电阻率的高低需求而设计产。
